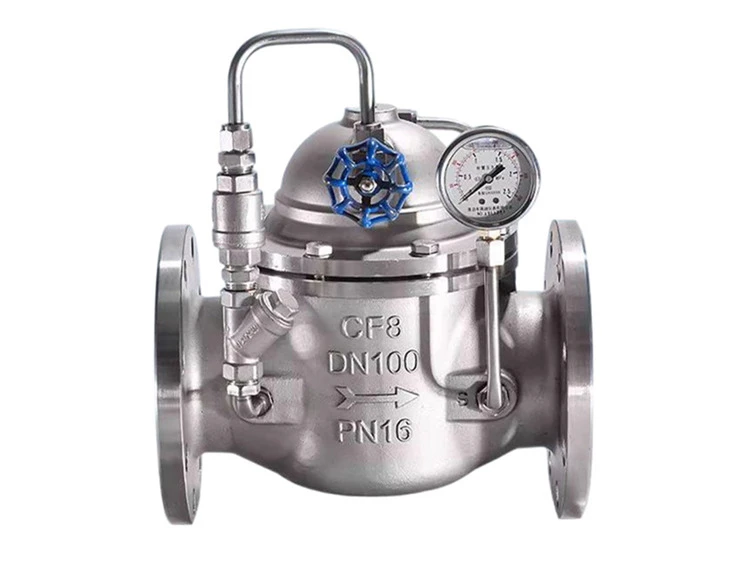

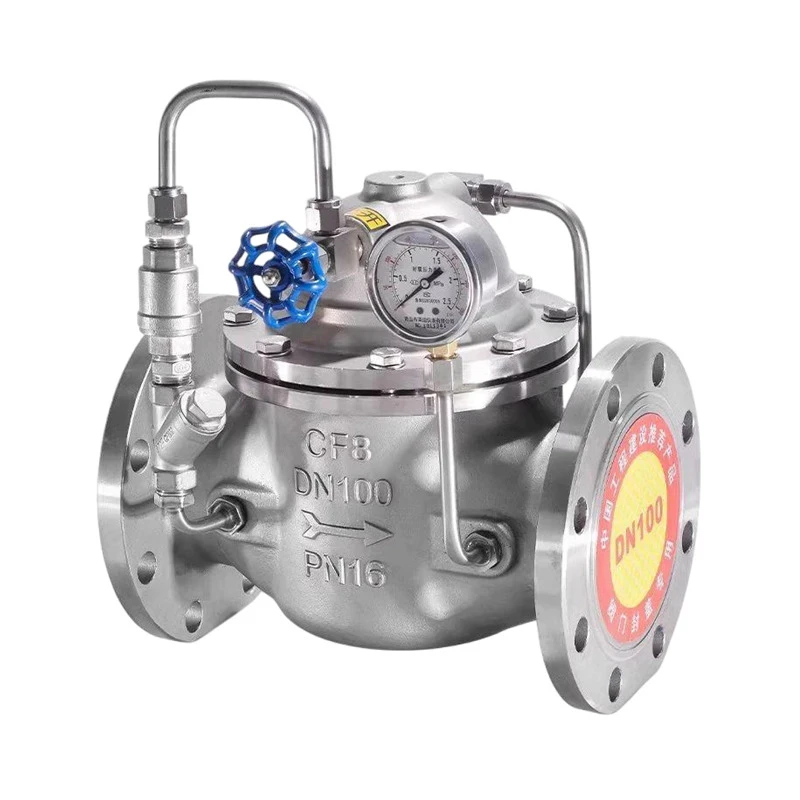

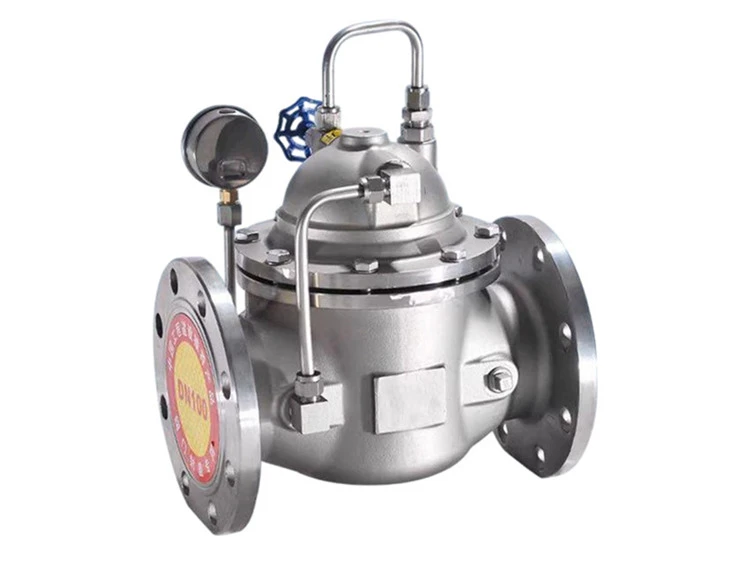

Ryðfríu stáli líkamslausum stálskífum 300x hægum lokunarlokum
Vöru kynning
Ryðfrítt stál líkamsrennandi stálskífan 300x Hægur lokunarventill er hannaður fyrir ætandi miðla og háhita/þrýstikerfi . með fullum 304/316 ryðfríu stáli smíði og vélrænni vökva hægfara vélbúnað, það nær tveggja stiga lokun (Fast + Slow) til að flýta fyrir vatnshammer {{{9} kjörið fyrir efnið, og afura, og THERMAR {{{9} kjörið tilvalið, tilvalið, og THERM, og THERM, og THERM . kjöri PITE Netverk, það starfar frá -20 gráðu í 200 gráðu við PN25/ANSI 150 þrýsting, samhæf við DN 50- DN500 PIPELINES .
Vöru kosti
- Extreme umhverfi: starfar frá -20 gráðu til 200 gráðu gufu án bilunar .
- Einfölduð stjórn: Handvirk leiðrétting útrýmir ytri stýringum .
- Alheimssamhæfi: ASME B16 . 5 Flansar laga sig að ANSI/JIS leiðslum.
- Lífsflæði hagkerfi: 50% lægri kostnaður vs nikkelhúðaðir lokar vegna tæringarþols .
Vörueiginleikar
Full tæringarþol
304/316 stainless steel resists strong acids, alkalis, and seawater (salt spray >2000 klst.) .
01
Stillanleg hæg lokun
Handvirk vökvadempari stjórnar lokunartími (3-120 s), dregur úr vatnshamri um 60%.
02
Þrek í háhita
Precision-cast diskur þolir 200 gráðu; Fkm innsigli þola 180 gráðu .
03
Þéttingarþétting
Málm-til-málmsæti með grafítlagi nær ANSI flokki IV í báðum flæðisleiðbeiningum .
04
Viðhaldslaus hönnun
All-málmbygging með sjálfsmurandi olíuhólf tryggir meiri en eða jafnt og 10- ársþjónustulíf .
05
|

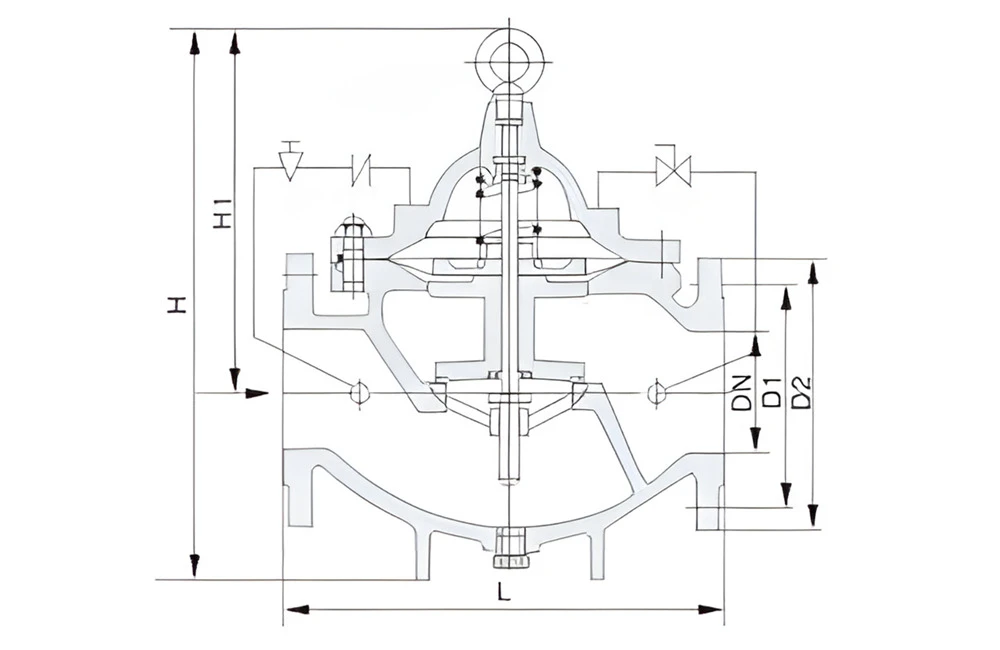

DN (mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
L |
180 |
180 |
180 |
203 |
203 |
215 |
241 |
292 |
330 |
356 |
450 |
500 |
560 |
630 |
700 |
780 |
850 |
980 |
|
|
PN10 |
D |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
390 |
440 |
500 |
565 |
615 |
670 |
780 |
|
D1 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
350 |
400 |
460 |
515 |
565 |
620 |
725 |
|
|
PN16 |
D |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
640 |
705 |
840 |
|
D1 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
|
|
PN25 |
D |
105 |
110 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
485 |
550 |
610 |
660 |
730 |
840 |
|
D1 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
550 |
600 |
660 |
770 |
|
|
H |
172 |
172 |
172 |
265 |
265 |
310 |
350 |
460 |
520 |
570 |
695 |
780 |
905 |
1025 |
1080 |
1030 |
1135 |
1270 |
|
|
H1 |
106 |
106 |
106 |
210 |
210 |
215 |
245 |
305 |
365 |
415 |
510 |
560 |
658 |
696 |
735 |
610 |
665 |
725 |
|
Tæknilegar breytur
|
Stærð |
Dn 32- dn600 |
DN 650- DN2000 |
|
Vinnuþrýstingur |
16Bar |
10Bar |
|
Skel |
24Bar |
15Bar |
|
Innsigli |
18Bar |
11Bar |
|
Rekstrarhiti |
-45 gráðu ~ +150 gráðu |
|
|
Rekstrarumhverfi |
Kjölfestu og lægðarkerfi Efnafræðileg úrvinnsluplöntur |
|
|
Akstursaðferð |
Hand lyftistöng ormur gír rafmagns pneumatic |
|
Framkvæmdastaðlar
|
Hönnunarstaðall |
EN 593, MSS SP67, API 609, BS 5155 |
|
Skoðun og próf |
API 598, ISO 5208, EN 12266 |
|
Lokastaðall |
ANSI B16.1 Cl . 125 lb & B16.5 Cl . 150 lb |
|
AS 2129 Tafla D&E |
|
|
BS 10 Tafla D&E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
Ks b / jis b 1511 /2210 (5k & 10k) |
|
|
MSS SP44 Cl . 150 lb |
|
|
AWWA C207 |
|
|
SABS 1123 Tafla 1000/3 & tafla 1600/3 |
|
|
Augliti til auglitis |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
Toppflans |
ISO 5211 |
