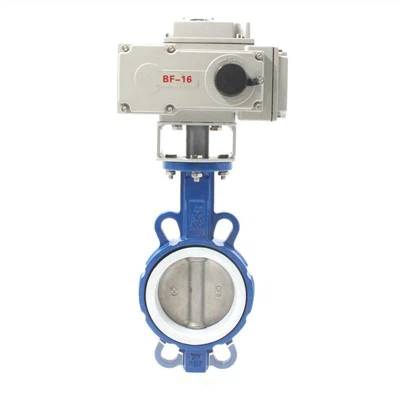

Ryðfríu stáli ptfe-erma orma gír wifer fiðrildisventill
Vöru kynning
Þessi ryðfríu stáli er hannaður fyrir ætandi vökvastýringu, og er með ryðfríu stáli PTFE-erma og sveigjanlegan ptfe ermaþéttingu, sem skilar leka afköstum . Ólíkt hefðbundnum lokum, uppsetningarkostnaður þess {5} Tryggir stöðugt togafköst, tilvalið fyrir sjálfvirkar leiðslur í jarðolíu-, lyfja- og umhverfisiðnaði .
Vörueiginleikar
Nýstárleg innsigli
PTFE Sleeve aðlagast virkan hátt að málmskífu, gengur betur en hefðbundin fóðring í svívirðilegum miðlum .
01
Ultra-samskiptaprófíll
40% þynnri en flansaðir lokar, fullkomnir til að endurbyggja þröngar leiðslur .
02
Precision Worm gír
Sjálflásandi gírkassi gerir kleift að stilla flæði og staðsetja geymslu .
03
Þéttingarþétting
Heldur innsigli undir bæði fram/öfugum þrýstingi, brýtur einstefnu takmarkanir .
04
Margþættir valkostir
Galvaniserzed/2cr13/ryðfríu stáli stilkur fyrir mismunandi þrýstingsmat .
05
Vöru kosti
Iðnaðar endingu
100, 000- hringrás prófuð ryðfríu-ptfe combo fer yfir iðnaðarviðmið .
01
Bylting uppsetningar
60% hraðari uppsetning en flansaðar gerðir, lækka launakostnað .
02
Snjall tilbúin
Orm gírkassi gerir kleift að samþætta skynjara fyrir IoT loki stjórnun .
03
Hagkvæm
30% hagkvæmara en innflutt jafngildi með styttri leiðartíma .
04
|
Nafnþvermál Dn |
Stærð (mm) |
Þyngd (kg) |
||||||||||||||
|
A |
B |
C |
D |
L |
H |
D1 |
N-Ø |
K |
E |
n1-Ø1 |
Ø2 |
G |
D2-M |
|||
|
(Mm) |
(tommur) |
D7A1/37A1/67A1/97A1X-1.0/1.6 |
||||||||||||||
|
50 |
2" |
161 |
80 |
42 |
52.9 |
32 |
84.84 |
120 |
4-23 |
77 |
57.15 |
4-6.7 |
12.6 |
118 |
- |
2.5 |
|
65 |
2.5" |
175 |
89 |
44.7 |
64.5 |
32 |
96.2 |
136.2 |
4-26.5 |
77 |
57.15 |
4-6.7 |
12.6 |
137 |
- |
3.2 |
|
80 |
3" |
181 |
95 |
45.2 |
78.8 |
32 |
61.23 |
160 |
8-18 |
77 |
57.15 |
4-6.7 |
12.6 |
143 |
- |
3.6 |
|
100 |
4" |
200 |
114 |
52.1 |
104 |
32 |
70.8 |
185 |
4-24.5 |
92 |
69.85 |
4-10.3 |
15.77 |
156 |
- |
4.9 |
|
125 |
5" |
213 |
127 |
54.4 |
123.3 |
32 |
82.28 |
215 |
4-23 |
92 |
69.85 |
4-10.3 |
18.92 |
190 |
- |
7 |
|
150 |
6" |
226 |
139 |
55.8 |
155.6 |
32 |
91.08 |
238 |
4-25 |
92 |
69.85 |
4-10.3 |
18.92 |
212 |
- |
7.8 |
|
200 |
8" |
260 |
175 |
60.6 |
202.5 |
45 |
112.89/76.35 |
295 |
4-25/4-23 |
115 |
88.9 |
4-14.3 |
22.1 |
268 |
- |
13.2 |
|
250 |
10" |
292 |
203 |
65.6 |
250.5 |
45 |
92.4 |
357 |
4-29 |
115 |
88.9 |
4-14.3 |
28.45 |
325 |
- |
19.2 |
|
300 |
12" |
337 |
242 |
76.9 |
301.6 |
45 |
105.34 |
407 |
4-29 |
140 |
107.95 |
4-14.3 |
31.6 |
403 |
- |
32.5 |
|
350 |
14" |
368 |
267 |
76.5 |
333.3 |
45 |
91.11 |
467 |
4-30 |
140 |
107.95 |
4-14.3 |
31.6 |
436 |
- |
41.3 |
|
400 |
16" |
400 |
309 |
86.5 |
389.6 |
51.2/72 |
100.47/102.42 |
515/525 |
4-26/4-30 |
197 |
158.75 |
4-20.6 |
33.15 |
488 |
- |
61 |
|
450 |
18" |
422 |
328 |
105.6 |
440.51 |
51.2/72 |
88.39/91.51 |
565/585 |
4-26/4-30 |
197 |
158.75 |
4-20.6 |
38 |
539 |
- |
79 |
|
500 |
20" |
480 |
361 |
131.8 |
491.6 |
64.2/82 |
96.99/101.68 |
620/650 |
4-26/4-33 |
197 |
158.75 |
4-20.6 |
41.15 |
539 |
- |
128 |
|
600 |
24" |
562 |
459 |
152 |
592.5 |
70.2/82 |
113.42/120.46 |
725/770 |
4-30/4-36 |
276 |
215.9 |
4-22.2 |
50.65 |
816 |
- |
188 |
|
700 |
28" |
624 |
520 |
163 |
695 |
66/82 |
109.65 |
840 |
20-30/24-36 |
300 |
254 |
8-18.0 |
55/63.35 |
895 |
4-M33 |
284 |
|
800 |
32" |
672 |
591 |
188 |
794.7 |
66/82 |
124 |
950 |
24-33/24-39 |
300 |
254 |
8-18.0 |
55/63.35 |
1015 |
- |
368 |
|
900 |
36" |
720 |
656 |
203 |
864.7 |
118 |
117.57 |
1050 |
28-33 |
300 |
254 |
8-18.0 |
75 |
1115 |
4-M30 |
713 |
|
1000 |
40" |
800 |
721 |
216 |
965 |
142 |
129.89 |
1160 |
28-36 |
300 |
254 |
8-18.0 |
85 |
1230 |
4-M33 |
864 |
|
1200 |
48" |
900 |
780 |
254 |
1020 |
180 |
141.33 |
1340 |
32-39 |
300 |
254 |
8-18.0 |
95 |
1450 |
4-M36 |
1130 |
Grunnupplýsingar
|
Líkan nr . |
D71X / D371X / D671X / D971X |
Tengingarform |
Vafla |
|
Uppbygging |
Miðjuþétting |
Innsigli form |
Kraftur innsiglað |
|
Loki stilkur |
Venjulegt |
Vinnuþrýstingur |
0,6mPa / 1,0mPa / 1,6mPa / 2,5mPa / Class150 |
|
Vinnuhitastig |
Venjulegt hitastig (-40 gráðu |
Efni innsigla yfirborðs |
Mjúkt innsiglað / harður innsiglaður |
|
Loki líkami |
Steypu |
Staðall |
API 609 |
|
Umsókn |
Iðnaðarnotkun, vatnsnotkun, notkun heimilanna |
Sitjandi efni |
EPDM, NBR, PTFE, FKM |
|
Vottun |
ISO9001 |
Rennslisþol |
Lítil viðnám |
|
Flutningspakka |
Flytja út trékassa |
Forskrift |
Dn 25 - dn1600 |
|
Uppruni |
Kína |
HS kóða |
8481804090 |
|
Framleiðslu getu |
50, 000 stykki/ár |
|
|
Tæknilegar breytur
|
Stærð |
Dn 32- dn600 |
DN 650- DN2000 |
|
Vinnuþrýstingur |
16Bar |
10Bar |
|
Skel |
24Bar |
15Bar |
|
Innsigli |
18Bar |
11Bar |
|
Rekstrarhiti |
-45 gráðu ~ +150 gráðu |
|
|
Rekstrarumhverfi |
Kjölfestu og lægðarkerfi Efnafræðileg úrvinnsluplöntur |
|
|
Akstursaðferð |
Hand lyftistöng ormur gír rafmagns pneumatic |
|
Framkvæmdastaðlar
|
Hönnunarstaðall |
EN 593, MSS SP67, API 609, BS 5155 |
|
Skoðun og próf |
API 598, ISO 5208, EN 12266 |
|
Lokastaðall |
ANSI B16.1 Cl . 125 lb & B16.5 Cl . 150 lb |
|
AS 2129 Tafla D&E |
|
|
BS 10 Tafla D&E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
Ks b / jis b 1511 /2210 (5k & 10k) |
|
|
MSS SP44 Cl . 150 lb |
|
|
AWWA C207 |
|
|
SABS 1123 Tafla 1000/3 & tafla 1600/3 |
|
|
Augliti til auglitis |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
Toppflans |
ISO 5211 |
